氣動輔助控制閥需要轉換器將比例電信號轉換為比例氣動信號。在該圖中，轉換器顯示為閥門的一部分。在某些情況下，轉換器是安裝在閥門附近的單獨部件。轉換器通常安裝在易于維修的位置，閥門通常安裝在管道中。

    比例電信號一般為4-20mA電流信號，氣壓信號一般設置為3-15psi。這種類型的信號轉換器被稱為I/P轉換器，因為它將電流信號(I)轉換為壓力信號§。

    下圖顯示了I/P轉換器的示例。它使用磁性線圈來改變控制少量飛行員氣壓的平衡梁的位置。先導氣壓控制調節在3-15psi的主氣壓。I/P轉換器的供氣壓力必須約為20psi，以便轉換器可以將壓力控制在3-15psi之間。

    該設備有一個氣壓表來指示供氣量，還有一個氣壓表來指示調節壓力。

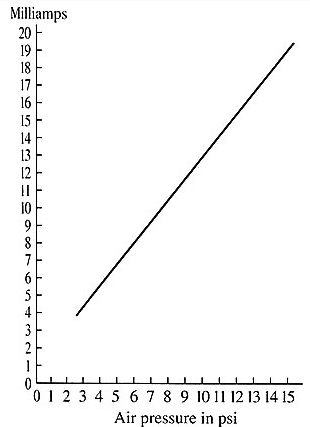

    例如，當電信號處于最小值(4mA)時，氣壓信號也將處于最小值(3psi)。當電信號達到最大值(20mA)時，氣壓信號將達到最大值(15psi)。電信號的中點值為12mA，提供9psi。
